Pengantar

Dalam analisis statistik, data mentah sering kali sulit dipahami jika hanya disajikan dalam bentuk tabel. Oleh karena itu, visualisasi data menjadi langkah penting untuk membantu peneliti, analis, maupun pengambil keputusan dalam memahami karakteristik suatu kumpulan data secara cepat dan akurat. Salah satu bentuk visualisasi yang paling efektif untuk tujuan tersebut adalah Box Plot.

Box Plot, atau Box-and-Whisker Plot, merupakan grafik yang mampu merangkum distribusi data hanya dengan beberapa komponen utama. Meskipun tampilannya sederhana, Box Plot dapat memberikan informasi mengenai nilai tengah, penyebaran data, variasi, tingkat simetri distribusi, hingga keberadaan nilai ekstrem (outlier). Karena kemampuannya menyajikan banyak informasi secara ringkas, Box Plot menjadi alat yang sangat penting dalam Exploratory Data Analysis (EDA).

Artikel ini membahas secara lengkap pengertian Box Plot, komponen-komponennya, cara membuat dan membacanya, hubungan dengan statistik deskriptif, perbedaan dengan histogram, serta penerapannya dalam berbagai bidang.

Apa Itu Box Plot?

Box Plot adalah grafik statistik yang digunakan untuk merangkum distribusi data berdasarkan lima ukuran utama (Five Number Summary), yaitu:

  • Nilai minimum
  • Kuartil pertama (Q1)
  • Median (Q2)
  • Kuartil ketiga (Q3)
  • Nilai maksimum

Diagram ini diperkenalkan oleh ahli statistika John W. Tukey pada tahun 1977 sebagai cara sederhana untuk memahami distribusi data tanpa harus melihat seluruh nilai satu per satu.

Box Plot banyak digunakan karena mampu:

  • menunjukkan posisi pusat data;
  • menggambarkan penyebaran data;
  • memperlihatkan tingkat variasi;
  • mendeteksi outlier;
  • membandingkan beberapa kelompok data secara bersamaan.

Visualisasi ini sangat berguna ketika peneliti ingin memperoleh gambaran umum mengenai karakteristik data sebelum melakukan analisis statistik lanjutan.

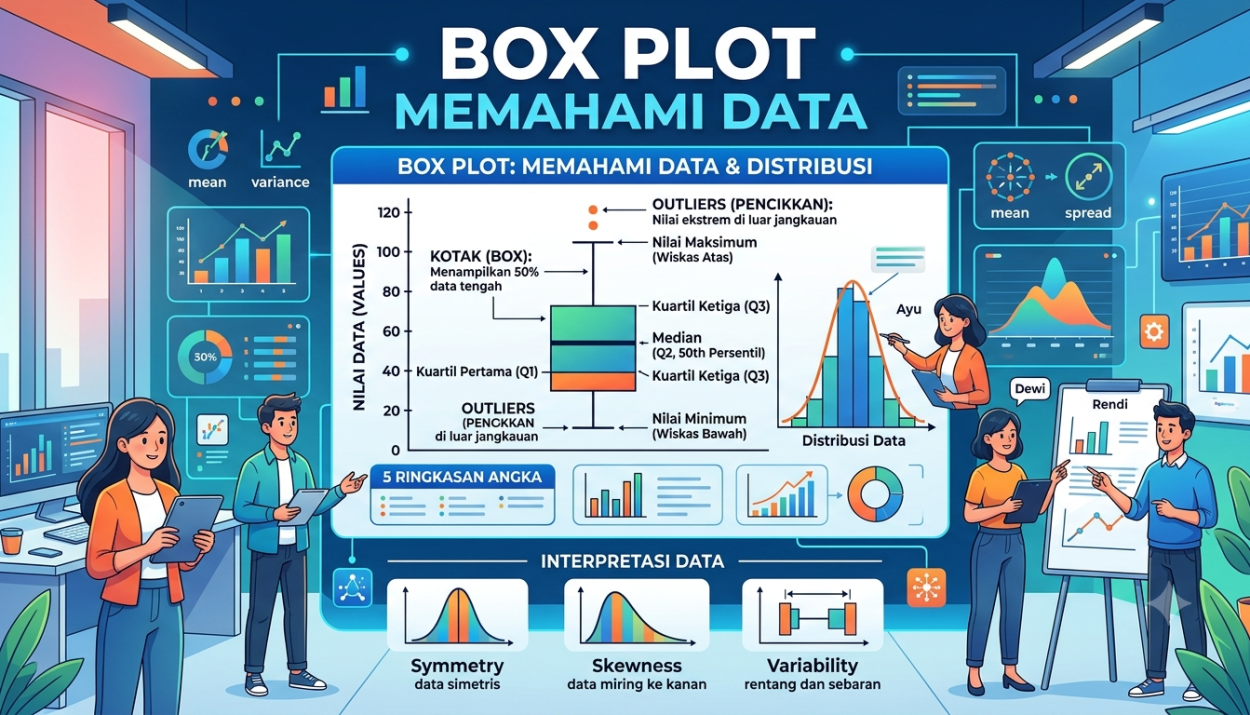

Komponen-Komponen Box Plot

Agar dapat membaca Box Plot dengan benar, penting untuk memahami setiap komponennya.

Nilai Minimum

Merupakan nilai terkecil yang masih berada dalam rentang normal dan bukan termasuk outlier.

Kuartil Pertama (Q1)

Q1 adalah nilai yang membatasi 25% data terbawah. Sebanyak seperempat data berada di bawah Q1.

Median (Q2)

Median merupakan nilai tengah yang membagi data menjadi dua bagian yang sama besar. Sebanyak 50% data berada di bawah median dan 50% lainnya berada di atasnya.

Kuartil Ketiga (Q3)

Q3 membatasi 75% data terbawah, sehingga hanya 25% data yang berada di atas nilai tersebut.

Nilai Maksimum

Nilai terbesar yang masih termasuk dalam rentang normal dan bukan outlier.

Whisker

Whisker adalah garis yang memanjang dari kotak menuju nilai minimum dan maksimum yang masih memenuhi batas normal.

Interquartile Range (IQR)

IQR merupakan jarak antara Q3 dan Q1.

IQR = Q3 − Q1

Nilai ini menggambarkan penyebaran 50% data yang berada di tengah distribusi.

Outlier

Outlier adalah nilai yang berada di luar batas whisker. Pada Box Plot, outlier biasanya ditampilkan sebagai titik atau lingkaran yang terpisah dari grafik utama.

Cara Kerja Box Plot

Box Plot bekerja berdasarkan konsep Five Number Summary, yaitu lima ukuran statistik yang mampu mewakili karakteristik utama suatu distribusi data.

Dengan menggunakan nilai minimum, Q1, median, Q3, dan maksimum, Box Plot menyederhanakan kumpulan data yang besar menjadi grafik yang mudah dipahami.

Selain itu, penggunaan IQR memungkinkan Box Plot mendeteksi nilai yang menyimpang tanpa dipengaruhi secara berlebihan oleh nilai ekstrem.

Cara Membuat Box Plot

Pembuatan Box Plot dilakukan melalui beberapa langkah berikut.

Langkah 1: Mengurutkan Data

Susun seluruh data dari nilai terkecil hingga terbesar.

Langkah 2: Menentukan Median

Cari nilai tengah sebagai median (Q2).

Langkah 3: Menghitung Q1 dan Q3

Hitung kuartil pertama dan kuartil ketiga berdasarkan posisi data.

Langkah 4: Menghitung IQR

Kurangkan Q1 dari Q3 untuk memperoleh nilai Interquartile Range.

Langkah 5: Menentukan Whisker

Hitung batas bawah dan batas atas menggunakan aturan:

  • Batas bawah = Q1 − (1,5 × IQR)
  • Batas atas = Q3 + (1,5 × IQR)

Whisker memanjang hingga nilai terkecil dan terbesar yang masih berada dalam batas tersebut.

Langkah 6: Menentukan Outlier

Data yang berada di luar batas bawah atau batas atas ditandai sebagai outlier.

Langkah 7: Menggambar Box Plot

Gambarkan kotak dari Q1 hingga Q3, tambahkan garis median di dalam kotak, kemudian gambar whisker dan titik outlier jika ada.

Cara Membaca Box Plot

Box Plot memberikan banyak informasi penting hanya dari beberapa elemen visual.

Posisi Median

Jika garis median berada di tengah kotak, distribusi cenderung simetris. Jika bergeser ke salah satu sisi, distribusi kemungkinan menceng.

Panjang Box

Kotak yang panjang menunjukkan variasi data yang besar pada 50% data tengah. Sebaliknya, kotak yang pendek menunjukkan data lebih terkonsentrasi.

Panjang Whisker

Whisker yang lebih panjang di salah satu sisi dapat mengindikasikan distribusi yang tidak simetris.

Outlier

Titik yang berada di luar whisker merupakan kandidat outlier yang perlu dianalisis lebih lanjut.

Kemiringan Distribusi

Perbedaan panjang whisker dan posisi median dapat memberikan petunjuk mengenai arah kemiringan distribusi (skewness).

Variasi Data

Semakin besar IQR, semakin besar pula variasi data pada bagian tengah distribusi.

Informasi yang Dapat Diperoleh dari Box Plot

Box Plot mampu memberikan berbagai informasi penting, antara lain:

  • nilai tengah (median);
  • penyebaran data melalui IQR;
  • variasi data;
  • tingkat simetri distribusi;
  • keberadaan outlier;
  • rentang data yang masih dianggap normal.

Karena informasi tersebut diperoleh dalam satu grafik, Box Plot menjadi alat visualisasi yang sangat efisien.

Contoh Interpretasi Box Plot

Nilai Ujian Mahasiswa

Jika median berada pada nilai tinggi dan IQR relatif kecil, maka sebagian besar mahasiswa memperoleh nilai yang baik dengan variasi yang rendah.

Penjualan Produk

Box Plot dapat menunjukkan apakah terdapat transaksi penjualan yang jauh lebih besar dibandingkan transaksi lainnya.

Tinggi Badan

Distribusi tinggi badan biasanya memiliki Box Plot yang relatif simetris dengan sedikit outlier.

Waktu Produksi

Box Plot membantu mengidentifikasi proses produksi yang memerlukan waktu jauh lebih lama dibandingkan rata-rata.

Hasil Pengukuran Laboratorium

Nilai hasil pemeriksaan yang berada jauh di luar whisker dapat menjadi indikasi kondisi medis tertentu atau kesalahan pengukuran.

Hubungan Box Plot dengan Statistik Deskriptif

Box Plot berkaitan erat dengan berbagai ukuran statistik deskriptif.

  • Median ditampilkan secara langsung di dalam kotak.
  • Kuartil menjadi dasar pembentukan Box Plot.
  • IQR menggambarkan penyebaran 50% data tengah.
  • Range dapat diperkirakan melalui whisker.
  • Standar deviasi tidak ditampilkan secara langsung, tetapi dapat dibandingkan dengan panjang box.
  • Skewness dapat diperkirakan dari posisi median dan panjang whisker.

Dengan demikian, Box Plot merupakan pelengkap yang sangat baik untuk statistik deskriptif.

Perbedaan Box Plot dan Histogram

Aspek Box Plot Histogram
Bentuk Kotak dan whisker Batang berdempetan
Fokus Ringkasan distribusi Distribusi frekuensi
Menampilkan frekuensi Tidak Ya
Menampilkan outlier Ya Secara tidak langsung
Perbandingan beberapa kelompok Sangat mudah Lebih sulit
Detail bentuk distribusi Terbatas Lebih lengkap

Histogram lebih baik untuk melihat bentuk distribusi secara rinci, sedangkan Box Plot lebih efektif untuk menyajikan ringkasan distribusi dan mendeteksi outlier.

Kelebihan Box Plot

Box Plot memiliki sejumlah keunggulan, antara lain:

  • menyajikan ringkasan data secara singkat;
  • mudah dipahami oleh pengguna;
  • efektif mendeteksi outlier;
  • memudahkan perbandingan antar kelompok data;
  • sangat berguna pada tahap Exploratory Data Analysis (EDA).

Keterbatasan Box Plot

Meskipun sangat informatif, Box Plot juga memiliki beberapa keterbatasan.

  • Tidak menampilkan setiap nilai data secara individu.
  • Tidak memperlihatkan bentuk distribusi secara rinci.
  • Kurang informatif jika jumlah data sangat sedikit.
  • Tidak menunjukkan frekuensi setiap interval seperti histogram.

Karena itu, Box Plot sering dipadukan dengan histogram atau grafik lain untuk memperoleh gambaran distribusi yang lebih lengkap.

Penggunaan Box Plot dalam Berbagai Bidang

Pendidikan

Membandingkan distribusi nilai ujian antar kelas atau sekolah.

Bisnis

Menganalisis variasi penjualan antar cabang.

Keuangan

Mengidentifikasi transaksi atau keuntungan yang bersifat ekstrem.

Kesehatan

Mengevaluasi distribusi hasil pemeriksaan pasien.

Penelitian

Memeriksa kualitas data sebelum melakukan analisis inferensial.

Data Science

Digunakan pada tahap data preprocessing dan Exploratory Data Analysis untuk mendeteksi outlier serta memahami distribusi fitur.

Quality Control

Memantau konsistensi hasil produksi dan mengidentifikasi penyimpangan proses.

Software untuk Membuat Box Plot

Berbagai perangkat lunak statistik menyediakan fitur pembuatan Box Plot, di antaranya:

  • Microsoft Excel melalui grafik statistik.
  • Google Sheets menggunakan fitur grafik bawaan.
  • SPSS melalui menu Explore.
  • R dengan fungsi boxplot().
  • Python menggunakan pustaka Matplotlib, Seaborn, atau Pandas.
  • Minitab, yang menyediakan Box Plot secara otomatis.

Kesalahan yang Sering Terjadi

Beberapa kesalahan umum saat menggunakan Box Plot adalah:

  • salah menghitung kuartil;
  • salah menginterpretasikan whisker sebagai nilai minimum dan maksimum mutlak;
  • menganggap semua outlier merupakan kesalahan data;
  • mengabaikan konteks penelitian;
  • tidak mengombinasikan Box Plot dengan visualisasi lain.

Tips Menggunakan Box Plot

Agar analisis lebih akurat, beberapa tips berikut dapat diterapkan:

  1. Gunakan Box Plot bersama histogram untuk memperoleh gambaran distribusi yang lebih lengkap.
  2. Perhatikan posisi median dan panjang IQR sebelum menarik kesimpulan.
  3. Evaluasi outlier terlebih dahulu sebelum memutuskan untuk menghapusnya.
  4. Gunakan Box Plot untuk membandingkan beberapa kelompok data dalam satu grafik.
  5. Jadikan Box Plot sebagai bagian dari tahap awal analisis data sebelum melakukan uji statistik lanjutan.

Kesimpulan

Box Plot merupakan salah satu visualisasi statistik yang paling sederhana namun sangat informatif. Dengan memanfaatkan konsep Five Number Summary, Box Plot mampu menyajikan ringkasan distribusi data, menunjukkan nilai tengah, tingkat penyebaran, variasi, serta mendeteksi keberadaan outlier hanya dalam satu grafik.

Keunggulan tersebut menjadikan Box Plot sebagai alat yang sangat penting dalam Exploratory Data Analysis (EDA), penelitian ilmiah, bisnis, kesehatan, pendidikan, keuangan, quality control, maupun data science. Meskipun tidak menampilkan detail distribusi sekomprehensif histogram, Box Plot tetap menjadi pilihan utama ketika peneliti membutuhkan visualisasi yang ringkas, mudah dipahami, dan efektif untuk membandingkan karakteristik beberapa kelompok data sekaligus.
